Зерновой аэратор

Передвижная вентиляционная установка зернового аэратора применяется для активной вентиляции насыпи зерновых, масленичных, бобовых культур. Аэраторы нашего производства применяют для вентилирования пшеницы, ржи, ячменя, овса, гречихи, подсолнечника, рапса, гороха, кукурузы, фуражных смесей, семян многолетних трав.

Цели активного вентилирования с использованием установок:

• Профилактическое проветривание насыпи (контролируются и управляются процессы в слежавшемся от времени зерне, не допускается появление амбарного и солодового запаха, ликвидируются патогенные процессы, вызванные физиологическими и микробиологическими причинами, выравнивается температура и влажность в насыпи);
• Предотвращение и ликвидация очагов самосогревания;
• Охлаждение насыпи с целью предотвращения нежелательных процессов в ней (зерна с «полевым теплом» или зерна после зерносушилок);
• Подсушивание (при интенсивном вентилировании потребители снижают влажность до нормы 13-14%, при плановом вентилировании можно закладывать на хранение зерно с влажностью 16-17%);
• Промораживание и консервация зерна в насыпи (при этом уничтожаются вредители запасов, а зерно переходит в состояние, оптимальное для длительного хранения);
• Обеспечение притока кислорода в межзерновое пространство в период послеуборочного дозревания;
• Воздушно-тепловой обогрев семян перед посевной при 20°С, при этом полевая всхожесть увеличивается на 10-12%;
• Отказ от трудоёмкой и затратной технологи.

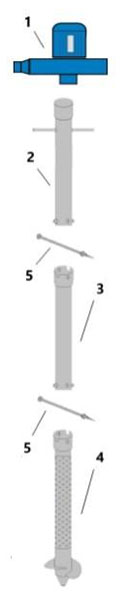

1. Вентилятор высокого давления
   Снабжен трехфазным эл.двигателем мощностью 1,1 кВт 3000 об/мин. В зависимости от выбранного режима, вентилятор (1) устанавливается нагнетающим или всасывающим патрубком на конус верхней секции (2) без дополнительных креплений. И легко переставляется с одной трубы на другую.
2. Секция верхняя
   Имеет высоту 65 см, диаметром 100 мм, снабжена ручками для вкручивания всей установки в насыпь.
3. Система крепления
   Состоит из пальца, шплинта и шайбы. Служит для крепления составных частей мобильной трубы между собой.
4. Вставка промежуточная
   Имеет высоту 1 м, выполнена из цельнометаллической трубы диаметром 100 мм. Высота аэрационной трубы регулируется количеством используемых вставок.
5. Секция нижняя со шнеком и перфорацией
   Имеет высоту 1,35 м, диаметром 100 мм. Снабжена специально разработанным шнеком для удобства вкручивания всей установки в бурт зерна и перфорированной частью, с диаметром отверстий 2 мм.

Трубы-воздуховоды:

Изготавливаются трубы 2-х вариантов конструкций:

• со шнеком для вкручивания с насыпь (мобильный вариант);
• стационарные (размещаются вертикально в шахматном порядке на полу склада, подсыпаются поступающимзерном и используются в течение всего периода хранения без перемещения с места на место);

Диаметр труб-воздуховодов 100 мм.

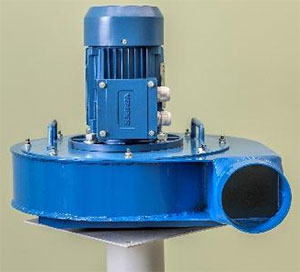

Вентилятор:производительность до 1200 м³/час, давление max 1800 ПА, что обеспечивает продув 1000 м³ воздуха в час и позволяет вентилировать более 30 м³ зерна при высоте бурта 5 м. Масса 20 кг. Может работать в непрерывном режиме. На вентиляторе установлен электродвигатель мощностью 1.1 кВт, работающий от трехфазной сети напряжения 380 Вт. Конструкция позволяет быстро устанавливать вентилятор на трубу-воздуховод нагнетательным или всасывающим патрубком без крепежа. Вентилятор сертифицирован и имеет соответствующий требованиям сертификат соответствия.

Конструкция «мобильных» труб:

• Нижняя часть - перфорированная труба с ячейкой 2-1,5 мм круглой формы, длина перфорации - 2м. толщина стенки 2мм, снизу трубы приварен конус и шнек. Общая длина 1.35 м;
• Средняя часть (вставка) - стальная труба, длиной 1 м, имеет двустороннее быстроразъемное соединение.Использование различного количества таких вставок, позволяет оперативно изменять длину аэрационной трубы.
• Верхняя часть (оголовок) - стальная труба, к верхнему торцу которой приварен патрубок с внутренним конусом. В конус вставляется входной или выходной патрубок вентилятора. У верхней части привариваются ручки для вкручивания. Длина оголовка - 0,65 м.
• Длина сборных труб-воздуховодов - от 2 м до 6 м. Между собой трубы соединяются с помощью пальцев с шплинтами.
• Нижняя часть аналогична мобильному варианту, только без шнека. Нижняя часть приварена к спирально - витой оцинкованной трубе, толщиной стенки 0,55 мм. Снизу приваривается конус для вдавливания в слой зерна при установке трубы, вверху конусный патрубок для присоединения вентилятора. Длина труб от 2 до 6 м.
• Вентилятор и трубы окрашены полимерной краской.

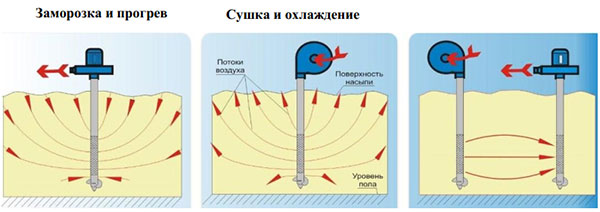

Заморозка и прогрев

Вентилятор устанавливается нагнетающим патрубком на аэрационную трубу. Такой режим применяется для замораживания насыпи в холодное время года, а так же для прогрева зерна перед посевной компанией.

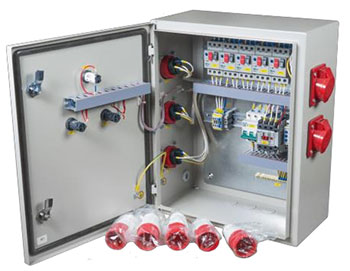

При подключении вентиляторов от 5 штук, рекомендуем ШКАФ управления аэраторами, ШУ-5 с автоматами защиты двигателей. Шкаф предназначен для распределения электроэнергии, передачи ее на внешние устройства через розетки.

Шкаф управления (ШУ-5) обеспечивает:

• защиту подключаемого оборудования: максимальная токовая и тепловая,
• контроль наличия напряжения на вводе в шкаф.
